簡介:

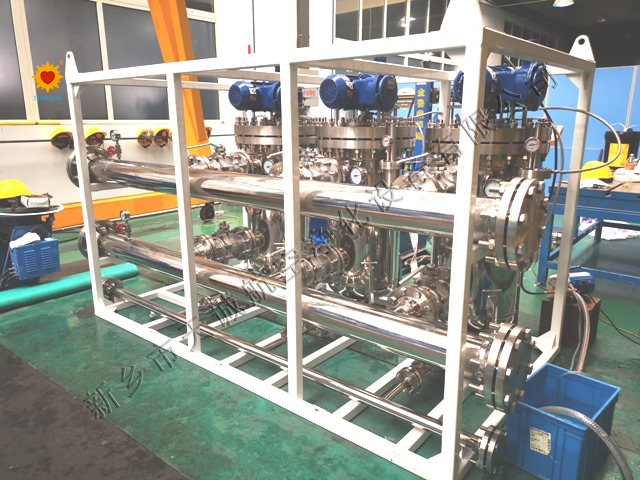

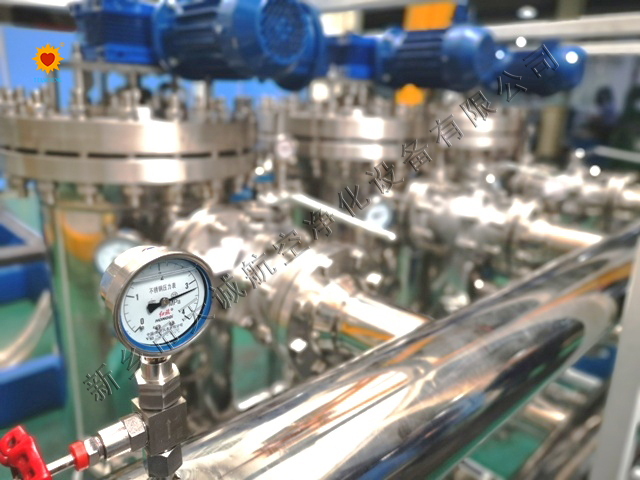

公司設計、生產的自動反清洗過濾系統屬于大流量固液分離過濾系統,是專門用于脫除液態流體中的固體顆粒或膠狀物,以防止下游設備堵塞,降低設備維護成本。
該系統可按流量、介質流動性能、固體顆粒含量、壓力等工藝參數進行系列產品選型,或按照用戶的特殊要求進行設計定制。
定制設計航空航天標準改型自動反清洗過濾系統多柱式反沖洗過濾器
標準過濾器蓋子改型過濾元件YPM160AHST130空氣濾清器壓載水濾芯儲液箱水濾芯錐形過濾器純氧過濾器平衡器
工作原理
正常工作時,過濾介質由系統進口流入,經系統內部過濾元件過濾后由出口流出。當過濾元件表面雜質逐漸堆積,使過濾元件有效過濾面積減少,造成兩端壓差達到預定值時,差壓變送器輸出信號到控制室,控制室輸出信號啟動電機進行清洗工作。
清洗時,電機減速機帶動清洗裝置對過濾元件內壁清掃,去除附著在過濾元件表面以及縫隙中的雜質,在過濾介質的壓力作用下,迅速將堆積在過濾元件表面的雜質清洗掉,從排污口排除,過濾器恢復到正常工作狀態。
清洗循環中,整套系統不斷流、不停機,保證下游設備安全可靠運行。
特點
★ 采用PLC或DCS自動控制,人機界面、無人值守;
★ 具備手動、差壓自動控制、定時控制三種功能;
★ 采用撬裝結構,保證流量的同時節省設備安裝空間;
★ 采用不銹鋼楔形絲過濾元件,大大提高使用壽命,完全免人工清洗;
★ 具備高壓防爆性能,滿足特殊工業場合需求。
技術參數
設備名稱 | 自動反清洗過濾系統 | 備注 |
過濾器型號 | TC-ZXQ系列 | |
過濾介質 | 水/乳化液 | |
設計流量L/min | 20-4000 | |
操作溫度℃ | 常溫 | |
設計溫度℃ | 40 | |
設計壓力MPa(G) | ≤4 | |
電壓V | 380/660/1140 | |
電機功率KW | 0.75/1.1 | |
過濾元件壓降(MPa) | 0.6 | |
過濾精度μm | 30-1000 |
